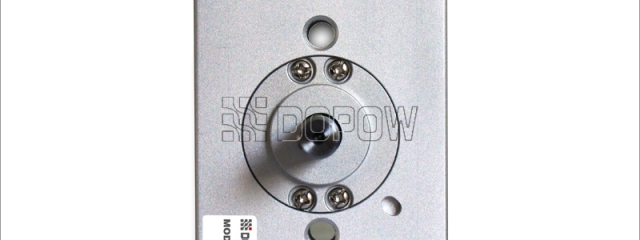

缸径20mm CRQ2系列 薄型气缸旋转气缸回转气缸 1、类型的选择 根据工作要求和条件，正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空 间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高 温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给 油或无油润滑气缸等。 2、安装形式 根据安装位置、使用目的等因素决定。在一般情况下，采用固定式气缸。在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸。在要 求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。有特殊要求时，应选择相应的特殊气缸。 3、作用力的大小 即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸

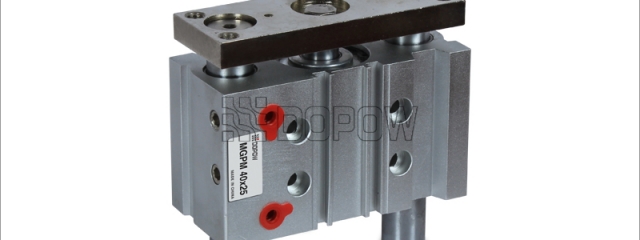

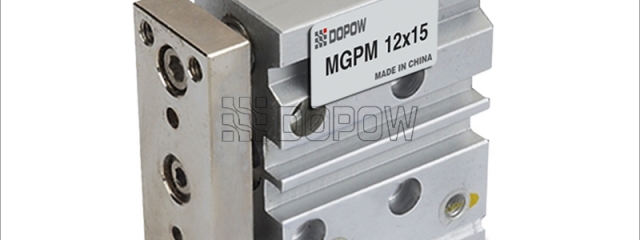

MGPM 缸径 100mm 薄型导杆气缸 三轴气缸 三杆气缸MGP   产品特长: 1、体积小，轻巧； 2、侧面负载抵抗力强，扭力抵抗力强； 3、不要转精度高； 4、根据用途，导向杆轴承有两种可供选择。 5、耐横向负载是原来止动气缸的两倍。 6、且有4种安装方式。 7、2面接管位置可供选择。 安装使用: 1:不要将手或手指放入端板与缸体中间加压时，一定注意手或手指不要被夹在端板与缸体间。 2:在使用活塞速度范围内使用。本气缸设有孔口，不使用速度控制阀的场合，有可能超过使用活塞速度。超过速度范围使用的话，会导致气缸破损或寿命降低。安装速度控制阀进行速度调整，在限制范围内使用。 3:请注意垂直安装时的控制速度。垂直使用的场合，负载率变大的话，控制速度有可能超过速度控制阀的控制速度(急速伸出)。此种场合，推荐使用双速度控制阀。 4:活塞杆和导杆的滑动部位不要被划伤或划出凹痕密封件损伤会造成漏气或动作不良。 5:主体、端板的安

MGPL 缸径 50mm 薄型带导杆气缸 气动元件 三轴气缸 MGP系列   产品特长: 1、体积小，轻巧； 2、侧面负载抵抗力强，扭力抵抗力强； 3、不要转精度高； 4、根据用途，导向杆轴承有两种可供选择。 5、耐横向负载是原来止动气缸的两倍。 6、且有4种安装方式。 7、2面接管位置可供选择。 安装使用: 1:不要将手或手指放入端板与缸体中间加压时，一定注意手或手指不要被夹在端板与缸体间。 2:在使用活塞速度范围内使用。本气缸设有孔口，不使用速度控制阀的场合，有可能超过使用活塞速度。超过速度范围使用的话，会导致气缸破损或寿命降低。安装速度控制阀进行速度调整，在限制范围内使用。 3:请注意垂直安装时的控制速度。垂直使用的场合，负载率变大的话，控制速度有可能超过速度控制阀的控制速度(急速伸出)。此种场合，推荐使用双速度控制阀。 4:活塞杆和导杆的滑动部位不要被划伤或划出凹痕密封件损伤会造成漏气或动作不良。 5:主体、端

缸径 40mm  气缸双动 CQ2B 薄型气缸 超薄型     产品特性: 1、缸体硬质氧化，耐磨，寿命长，后盖铆压工艺，坚固美观。 2、在保持既有协作精度及产品使用寿命下，其全长仅为一般气缸的1/2-1/3。发挥既薄且轻的特性。 3、缸体预留安装孔/安装内螺纹，到达节省空间的要求。 4、采用简易的组装方式设计，方便装拆和维修。 5、在缸体表面预留磁开关安装固定位置，安装调整磁开关位置极其简单。   缸径(mm) 12 16 20 25 35 40 50 63 80 100 流体 空气 动作形式 单杆双动 耐压试验压力 1.5MPa (15.3kgf/cm2) 最高使用压力 1.0MPa (10.2kgf/cm2) 工作和流体温度 0~60℃ 杆端螺纹 内螺纹 (标准). 外螺纹 (任选) 缓冲 无 行程公差 + 100 润滑 不需要 安装形式 通孔，两端螺纹 接管口径 M5*0.8 1/8 1/4

缸径 25mm CQ2B 紧凑型 薄型气缸     产品特性: 1、缸体硬质氧化，耐磨，寿命长，后盖铆压工艺，坚固美观。 2、在保持既有协作精度及产品使用寿命下，其全长仅为一般气缸的1/2-1/3。发挥既薄且轻的特性。 3、缸体预留安装孔/安装内螺纹，到达节省空间的要求。 4、采用简易的组装方式设计，方便装拆和维修。 5、在缸体表面预留磁开关安装固定位置，安装调整磁开关位置极其简单。   缸径(mm) 12 16 20 25 35 40 50 63 80 100 流体 空气 动作形式 单杆双动 耐压试验压力 1.5MPa (15.3kgf/cm2) 最高使用压力 1.0MPa (10.2kgf/cm2) 工作和流体温度 0~60℃ 杆端螺纹 内螺纹 (标准). 外螺纹 (任选) 缓冲 无 行程公差 + 100 润滑 不需要 安装形式 通孔，两端螺纹 接管口径 M5*0.8 1/8 1/4 3/8 &

缸径 80mm STA 薄型气缸 紧凑型气缸 接管口径:3/8   产品特性： 1.执行企业标准； 2.缸体与后盖，活塞与活塞杆采用铆合结构，紧凑可靠； 3.缸体内径滚压处理再作硬质氧化处理，耐磨，耐久性好； 4.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 5.紧凑型结构，能有效节省空间； 6.免润滑性：该产品采用含油自润滑轴承，使活塞杆无需加油润滑； 7.可调缓冲性：油缸终端还加装可调缓冲，是油缸换向时平稳无冲击（客户订货时需向本公司特殊说明订购）； 8.安装形式多样性：多种安装附件供客户根据使用要求来选择； 9.耐高温性：可采用耐高温密封材料，使油缸在180°C高温条件下正常工作（客户订货时需向本公司特殊说明订购）； 10.附磁性：油缸活塞上加装一个永久磁铁，它可触发安装在油缸上的感应开关来感应油缸的运动位置（客户订货时需向本公司特殊说明订购）； 11.行程可调性：活塞杆端配有一个可调螺母，是油缸在其行程

STA 薄型气缸 缸径40mm 弹簧扩展 紧凑型气缸 接管口径:1/8   产品特性： 1.执行企业标准； 2.缸体与后盖，活塞与活塞杆采用铆合结构，紧凑可靠； 3.缸体内径滚压处理再作硬质氧化处理，耐磨，耐久性好； 4.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 5.紧凑型结构，能有效节省空间； 6.免润滑性：该产品采用含油自润滑轴承，使活塞杆无需加油润滑； 7.可调缓冲性：油缸终端还加装可调缓冲，是油缸换向时平稳无冲击（客户订货时需向本公司特殊说明订购）； 8.安装形式多样性：多种安装附件供客户根据使用要求来选择； 9.耐高温性：可采用耐高温密封材料，使油缸在180°C高温条件下正常工作（客户订货时需向本公司特殊说明订购）； 10.附磁性：油缸活塞上加装一个永久磁铁，它可触发安装在油缸上的感应开关来感应油缸的运动位置（客户订货时需向本公司特殊说明订购）； 11.行程可调性：活塞杆端配有一个可调螺母，是油缸

STA系列 薄型气缸 缸径 25mm 单作用气缸 单动   产品特性： 1.执行企业标准； 2.缸体与后盖，活塞与活塞杆采用铆合结构，紧凑可靠； 3.缸体内径滚压处理再作硬质氧化处理，耐磨，耐久性好； 4.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 5.紧凑型结构，能有效节省空间； 6.免润滑性：该产品采用含油自润滑轴承，使活塞杆无需加油润滑； 7.可调缓冲性：油缸终端还加装可调缓冲，是油缸换向时平稳无冲击（客户订货时需向本公司特殊说明订购）； 8.安装形式多样性：多种安装附件供客户根据使用要求来选择； 9.耐高温性：可采用耐高温密封材料，使油缸在180°C高温条件下正常工作（客户订货时需向本公司特殊说明订购）； 10.附磁性：油缸活塞上加装一个永久磁铁，它可触发安装在油缸上的感应开关来感应油缸的运动位置（客户订货时需向本公司特殊说明订购）； 11.行程可调性：活塞杆端配有一个可调螺母，是油缸在其行程范围内实

STA 缸径 20mm 紧凑型气缸 单作用 弹簧扩展 单动气缸   产品特性： 1.执行企业标准； 2.缸体与后盖，活塞与活塞杆采用铆合结构，紧凑可靠； 3.缸体内径滚压处理再作硬质氧化处理，耐磨，耐久性好； 4.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 5.紧凑型结构，能有效节省空间； 6.免润滑性：该产品采用含油自润滑轴承，使活塞杆无需加油润滑； 7.可调缓冲性：油缸终端还加装可调缓冲，是油缸换向时平稳无冲击（客户订货时需向本公司特殊说明订购）； 8.安装形式多样性：多种安装附件供客户根据使用要求来选择； 9.耐高温性：可采用耐高温密封材料，使油缸在180°C高温条件下正常工作（客户订货时需向本公司特殊说明订购）； 10.附磁性：油缸活塞上加装一个永久磁铁，它可触发安装在油缸上的感应开关来感应油缸的运动位置（客户订货时需向本公司特殊说明订购）； 11.行程可调性：活塞杆端配有一个可调螺母，是油缸在其行程

缸径 16mm STA 单作用气缸 紧凑型 单动薄型气缸   产品特性： 1.执行企业标准； 2.缸体与后盖，活塞与活塞杆采用铆合结构，紧凑可靠； 3.缸体内径滚压处理再作硬质氧化处理，耐磨，耐久性好； 4.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能； 5.紧凑型结构，能有效节省空间； 6.免润滑性：该产品采用含油自润滑轴承，使活塞杆无需加油润滑； 7.可调缓冲性：油缸终端还加装可调缓冲，是油缸换向时平稳无冲击（客户订货时需向本公司特殊说明订购）； 8.安装形式多样性：多种安装附件供客户根据使用要求来选择； 9.耐高温性：可采用耐高温密封材料，使油缸在180°C高温条件下正常工作（客户订货时需向本公司特殊说明订购）； 10.附磁性：油缸活塞上加装一个永久磁铁，它可触发安装在油缸上的感应开关来感应油缸的运动位置（客户订货时需向本公司特殊说明订购）； 11.行程可调性：活塞杆端配有一个可调螺母，是油缸在其行程范围内
