ASV200系列不锈钢角座阀 气动元件 气动角座阀 电磁阀 ASV200系列的特性 1、具有阀门开或关位置显示。 2、外部气动先导，可增加使用寿命，500万次无泄漏，免维护。 3、溢流口与滑块间有自调节密封压盖，可提高密封性能。 4、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。 5、密封材料：使用长寿命的德国派克密封圈。 6、阀体材料：不锈钢。 7、控制气源：、空气。 8、控制介质：高温蒸气. 型号 螺纹尺寸 流量孔径 使用温度 CV值 启动压力 活塞直径 形式 使用压力 ASV200-04 PT1/2 13mm² -5~185℃ 4.9 3.9/kg/cm²  50mm 二口二位常闭式 0~10/kgf/cm² ASV200-06 PT3/4 20mm² -5~185℃ 9.3 3.9/kg/cm²  50mm ASV200-10 PT1 25mm² -5~185℃ 22.2 2/kg/cm²  6

Q22HD系列气动控制阀 二位二通 电磁阀 流体气控阀 铜阀 Q22HD系列流体气控阀 产品说明： 该阀启动压力低，关闭灵敏度高，密封性能好，进出口方向任意。种类分单作用和双作用，密封材质可选。现广泛应用在食品、医药、工业、洗涤、石化、冶金、喷涂、车辆等机械设备上。   技术参数 型号 螺纹尺寸 流量孔径 使用温度 CV值 启动压力 控制气缸 形式 使用压力 Q22HD-15 PT1/2 15mm² -5~85℃ 4.9 3.9/kg/cm² 二口二位常闭式 0~10/kgf/cm² Q22HD-20 PT3/4 20mm² -5~85℃ 9.3 3.9/kg/cm² Q22HD-25 PT1 25mm² -5~85℃ 22.2 2/kg/cm² Q22HD-35 PT1-1/4 32mm² -5~85℃ 32.1 2/kg/cm² Q22HD-40 PT1-1/2 40mm² -5~85℃ 49 2/kg/cm² Q22HD-

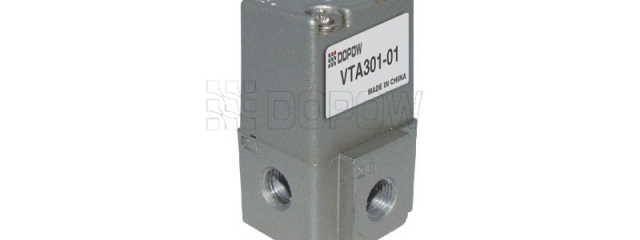

VT301气动阀 二位三通 常闭式 电磁阀 气控阀 直动式 技术参数 使用流体 空气 形式 常闭式 使用压力范围 0~1.0MPa 有效截面积 3mm² 环境及流体温度 -10℃~50℃（但未冻结） 响应时间 30ms以下（0.5MPa时） 最高动作频率 10Hz 给油① 不需要 手动操作 非锁定按钮式 抗冲击/振动能力 150/50m/s² 保护结构 防尘 ①若给油，请使用透平1号油ISOVG32.   电磁线圈规格 导线引出方式 直接出线式（G），导管式（C），DIN型插座式（D） 允许电压波动范围 额定电压的-15%~+10% 标准电压② AC:110,220V（50HZ） DC:24V,12V 消耗功率  交流  启动：12VA    励磁:7.5VA  直流  4.8W（无灯）  5W（带灯） ②另有非标准电压可供选择

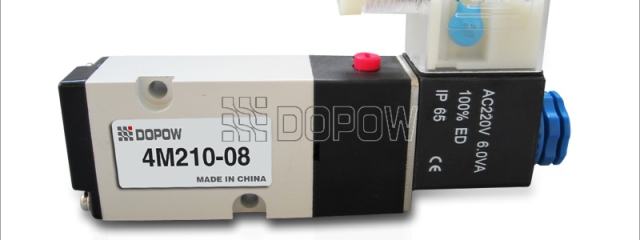

4M系类电磁阀 板式安装 二位三通 三位五通 气动电磁阀 1.内部先导式结构； 2.滑柱式结构，密封性好，反应灵敏； 3.双头二位置电磁阀具有记忆功能； 4.内孔采用特殊工艺加工，摩擦阻力小，启动气压低，使用寿命长； 5.无需加油润滑； 6.侧板面式安装，可直接与执行元件连接使用； 7.附设手动装置，利于安装调试； 8.有多重标准电压等级可供选用。 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 4M110-06 PT1/8 12mm² -5~55℃ 0.56 3VA 五口二位 内部先导式 单线圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V 4M210-08 PT1/4 16mm² -5~55℃ 0.78 3VA 4M310-10 PT3/8 30mm² -5~55℃ 1.40 3VA 4M410-15 PT1/2 50

MVSC系列电磁阀 先导式电磁阀 单双线圈 二位五通 三位五通 气控阀 电磁阀先导式电磁阀的工作原理： 电磁阀工作原理：其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。 当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭常位。 特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件 。提示： 1，如果电磁阀的出口压力大于进口压力，电磁阀将方向导通，此时应安装止回阀。 2，电磁阀去掉线圈，反向安装，可作止回阀使用。 3，如果介质有杂质，请安装过滤网或过滤阀：30-60目/in. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 MVSC220-4E1

4V系列电磁阀 二位五通 三位五通 内部先导式电磁阀 产品特性 1.先导方式：内部先导式； 2.滑柱式结构，鸣凤幸好，反应灵敏； 3.三位置电磁阀有三种中央功能可供选择； 4.双头二位置电磁阀具有记忆功能； 5.内孔采用特殊工艺加工，摩擦阻力小，气动气压低，使用寿命长； 6.无需加油润滑； 7.可与底座集成阀组，节省安装空间； 8.附设手动装置，鲤鱼安装调试； 9.有多重标准电压等级可供选用。   型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 4V110-06 PT1/8 12mm² -5~55℃ 0.56 3VA 五口二位 内部先导式 单线圈     0~9/kgf/c㎡   DC12V DC24V DC36V AC36V AC110V AC220V AC380V 4V210-08 PT1/4 16mm² -5~55℃ 0.78 3VA 4V3

SVS系列金属电磁阀直动型电磁阀金属密封气动元件 产品特点： 1、原装进口高速金属密封电磁阀。 2、适应用于高速电阻焊、点胶、切割设备中。 3、该阀体采用铝合金材料，使用金属密封。 4、该产品密封性好、使用寿命长、速度快、可以不间断的作业。 5、工作周期：100%连续工作 6、介质：经过滤后的压缩空气； 7、环境及流体温度：最高50度； 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 SVS4130-10 PT3/8 40mm² -5~55℃ 4.80 3VA 五口二位 单线圈 0~9/kgf/c㎡ DC24V AC110V AC220V SVS4130-15 PT1/2 42mm² -5~55℃ 4.80 3VA SVS4230-10 PT3/4 40mm² -5~55℃ 7.60 3VA 五口二位 双线圈 SVS4230-15 PT1 42mm² -5~55℃ 12 3VA &nbs

3V系列气动电磁阀内部先导式电磁阀双线圈 产品特性 1、先导方式：内部先导式； 2、滑柱式结构，密封性好，反应灵敏； 3、双头电磁阀具有记忆功能； 4、内孔采用特殊加工工艺，磨擦阻力小，启动气压低，使用寿命长； 5、无需加油润滑； 6、附设手动装置，利于安装调试； 7、有多种标准电压等级可供选用； 8、可与底座集成阀组，节省安装空间。 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 3V110-06 PT1/8 10mm² -5~55℃ 0.56 3VA 三口二位 内部先导式 单线圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V 3V210-08 PT1/4 14mm² -5~55℃ 0.78 3VA 3V310-10 PT3/8 25mm² -5~55℃ 1.40 3VA 3V410-10 PT1/2 50mm² -5~

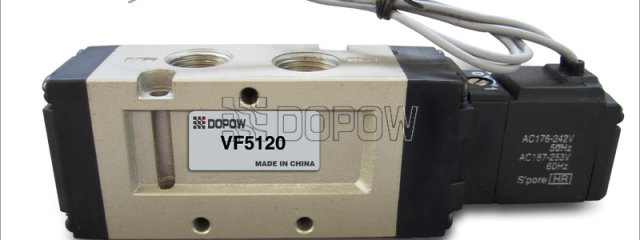

VF系列电磁阀VF5120气控阀二位五通电磁阀 三位五通 产品说明 ● VF系列电磁阀 低消耗功率,先导阀与主阀集中排气,产品体积小.流量大,外形美观,动作灵敏,可集成安装,而磨性好,使用寿命长. ● 使用维护须知 ⒈使用前注意检查元件是否损坏,然后安装使用. ⒉安装时,请注意气体流动方向及接管是否正确,电压是否符合要求. ⒊请注意防尘,建议气口安装消声器或消声节流阀. ⒋连接管路时,并注意消除管接头,管子内的金属颗粒,粉尘及油污等. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 VF3130-02 PT1/4 24mm² -5~55℃ 6.4 3VA 五口二位 单线圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V VF5120-03 PT3/8 49mm² -5~55℃ 11 3VA VF3230-02 PT1/4 2

MVSC系列电磁阀 气动阀 气控阀 二位五通 三位五通 电磁阀工作原理：其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。 当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭常位。 特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件 。 提示： 1，如果电磁阀的出口压力大于进口压力，电磁阀将方向导通，此时应安装止回阀。 2，电磁阀去掉线圈，反向安装，可作止回阀使用。 3，如果介质有杂质，请安装过滤网或过滤阀：30-60目/in. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 MVSC220-4E1 PT1/4 14mm² -5~55℃ 0.78
