VT301气动阀 二位三通 常闭式 电磁阀 气控阀 直动式 技术参数 使用流体 空气 形式 常闭式 使用压力范围 0~1.0MPa 有效截面积 3mm² 环境及流体温度 -10℃~50℃（但未冻结） 响应时间 30ms以下（0.5MPa时） 最高动作频率 10Hz 给油① 不需要 手动操作 非锁定按钮式 抗冲击/振动能力 150/50m/s² 保护结构 防尘 ①若给油，请使用透平1号油ISOVG32.   电磁线圈规格 导线引出方式 直接出线式（G），导管式（C），DIN型插座式（D） 允许电压波动范围 额定电压的-15%~+10% 标准电压② AC:110,220V（50HZ） DC:24V,12V 消耗功率  交流  启动：12VA    励磁:7.5VA  直流  4.8W（无灯）  5W（带灯） ②另有非标准电压可供选择

MVSC系列电磁阀 先导式电磁阀 单双线圈 二位五通 三位五通 气控阀 电磁阀先导式电磁阀的工作原理： 电磁阀工作原理：其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。 当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭常位。 特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件 。提示： 1，如果电磁阀的出口压力大于进口压力，电磁阀将方向导通，此时应安装止回阀。 2，电磁阀去掉线圈，反向安装，可作止回阀使用。 3，如果介质有杂质，请安装过滤网或过滤阀：30-60目/in. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 MVSC220-4E1

VF系列电磁阀VF5120气控阀二位五通电磁阀 三位五通 产品说明 ● VF系列电磁阀 低消耗功率,先导阀与主阀集中排气,产品体积小.流量大,外形美观,动作灵敏,可集成安装,而磨性好,使用寿命长. ● 使用维护须知 ⒈使用前注意检查元件是否损坏,然后安装使用. ⒉安装时,请注意气体流动方向及接管是否正确,电压是否符合要求. ⒊请注意防尘,建议气口安装消声器或消声节流阀. ⒋连接管路时,并注意消除管接头,管子内的金属颗粒,粉尘及油污等. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 VF3130-02 PT1/4 24mm² -5~55℃ 6.4 3VA 五口二位 单线圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V VF5120-03 PT3/8 49mm² -5~55℃ 11 3VA VF3230-02 PT1/4 2

MVSC系列电磁阀 气动阀 气控阀 二位五通 三位五通 电磁阀工作原理：其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。 当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭常位。 特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件 。 提示： 1，如果电磁阀的出口压力大于进口压力，电磁阀将方向导通，此时应安装止回阀。 2，电磁阀去掉线圈，反向安装，可作止回阀使用。 3，如果介质有杂质，请安装过滤网或过滤阀：30-60目/in. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 MVSC220-4E1 PT1/4 14mm² -5~55℃ 0.78

MOV全系列 二位三通 机械阀 按钮式 旋钮式 滚轮式 气控阀 电磁阀 产品特性: 1、结构轻巧、紧凑； 2、排气节流，调节灵敏、精度高； 3、多位置安装，安装使用方便； 安装与使用: 1、使用前注意检查组件在运输过程中是否损坏,然后安装使用; 2、安装时请注意气体流动方向(注意 “→” 方向)及接管牙型是否正确。使用介质必须经过40um滤芯过滤。 3、请注意安装条件是否符合技术要求(如 “工作压力” 、 “使用温度范围” 等),然后安装使用; 4、尽量避免在震动的环境下使用,并注意低温下的防冻措施; 5、连接主管路时,注意止泄带缠绕不可超过接头牙端面,并注意清除管路接头内的粉尘、铁屑等赃物; 6、请注意防尘,拆下不用时应在进、出气口装防尘套 型号 MOV-01/ MOV-02, MOV-03, MOV-03A01 工作介质 空气 动作方式 直动式 接管口径 0.6:PT1/8 使用压力 0~0.8MPa(0~114psi) 工

4A410-08 气动电磁阀 5通 气动阀 4A400系列 气控阀   多浦电气气控阀的安装与使用 1、使用安装前注意检查组件在运输过程中是否损坏，然后安装使用； 2、安装时请注意气体流动方向（注意“→”方向）及接管牙型是否正确。使用介质必须经过40μm滤芯过滤。 3、请注意安装条件是否符合技术要求（如“工作压力”、“使用温度范围”等），然后安装使用； 4、尽量避免在震动的环境下使用，并注意低温下的防冻措施； 5、连接主管路时，注意止泻带缠绕不可超过接头牙端面，并注意清楚管路接头内的粉尘、铁屑等赃物； 6、安装时先将底座垫片压入底座，然后将底座与亚德客AIRTAC气控阀阀体用所配螺钉连接，暂时未用到的安装位置可压入底座垫片后用所附盲盖取下装入相应气控阀； 7、请注意防尘，拆下不用时应在进、出气口装防尘套。     型号 4A410-15 4A420-15 4A430C-15 4A430E-15 4A

4A200-08 二位五通 气控阀 4A200系列气动阀 气动元件 多浦电气气控阀的安装与使用 1、使用安装前注意检查组件在运输过程中是否损坏，然后安装使用； 2、安装时请注意气体流动方向（注意“→”方向）及接管牙型是否正确。使用介质必须经过40μm滤芯过滤。 3、请注意安装条件是否符合技术要求（如“工作压力”、“使用温度范围”等），然后安装使用； 4、尽量避免在震动的环境下使用，并注意低温下的防冻措施； 5、连接主管路时，注意止泻带缠绕不可超过接头牙端面，并注意清楚管路接头内的粉尘、铁屑等赃物； 6、安装时先将底座垫片压入底座，然后将底座与亚德客AIRTAC气控阀阀体用所配螺钉连接，暂时未用到的安装位置可压入底座垫片后用所附盲盖取下装入相应气控阀； 7、请注意防尘，拆下不用时应在进、出气口装防尘套。   型号 4A210-064A220-06 4A230C-064A230E-064A230P-06 4A210-084

4A110-08 电磁阀 气控阀 二位五通空气阀4A100系列气动阀 多浦电气气控阀的安装与使用 1、使用安装前注意检查组件在运输过程中是否损坏，然后安装使用； 2、安装时请注意气体流动方向（注意“→”方向）及接管牙型是否正确。使用介质必须经过40μm滤芯过滤。 3、请注意安装条件是否符合技术要求（如“工作压力”、“使用温度范围”等），然后安装使用； 4、尽量避免在震动的环境下使用，并注意低温下的防冻措施； 5、连接主管路时，注意止泻带缠绕不可超过接头牙端面，并注意清楚管路接头内的粉尘、铁屑等赃物； 6、安装时先将底座垫片压入底座，然后将底座与亚德客AIRTAC气控阀阀体用所配螺钉连接，暂时未用到的安装位置可压入底座垫片后用所附盲盖取下装入相应气控阀； 7、请注意防尘，拆下不用时应在进、出气口装防尘套。   型号 4A110-M54A120-M5 4A130C-M54A130E-M54A130P-M5 4A110-06

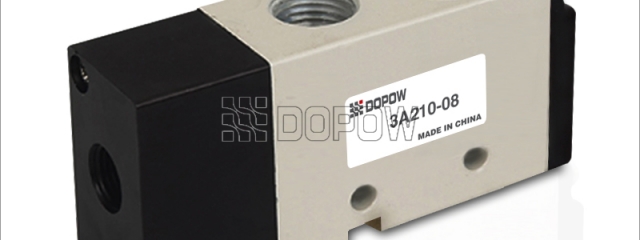

3A210-08 二位三通 气控阀  3A200系列 气动阀 多浦电气气控阀的安装与使用 1、使用安装前注意检查组件在运输过程中是否损坏，然后安装使用； 2、安装时请注意气体流动方向（注意“→”方向）及接管牙型是否正确。使用介质必须经过40μm滤芯过滤。 3、请注意安装条件是否符合技术要求（如“工作压力”、“使用温度范围”等），然后安装使用； 4、尽量避免在震动的环境下使用，并注意低温下的防冻措施； 5、连接主管路时，注意止泻带缠绕不可超过接头牙端面，并注意清楚管路接头内的粉尘、铁屑等赃物； 6、安装时先将底座垫片压入底座，然后将底座与亚德客AIRTAC气控阀阀体用所配螺钉连接，暂时未用到的安装位置可压入底座垫片后用所附盲盖取下装入相应气控阀； 7、请注意防尘，拆下不用时应在进、出气口装防尘套。   型号 3A210-06 3A220-06 3A210-08 3A220-08 工作介质 空气 动作形式 外部先导式 接管

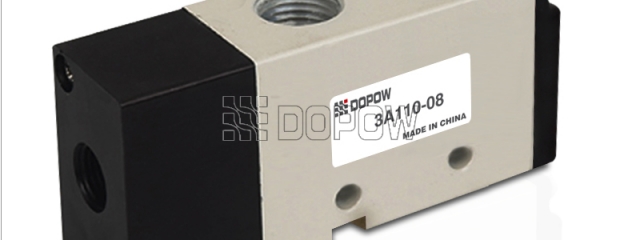

3A110-08 二位三通 气动阀3A100系列 气控阀 多浦电气气控阀的安装与使用 1、使用安装前注意检查组件在运输过程中是否损坏，然后安装使用； 2、安装时请注意气体流动方向（注意“→”方向）及接管牙型是否正确。使用介质必须经过40μm滤芯过滤。 3、请注意安装条件是否符合技术要求（如“工作压力”、“使用温度范围”等），然后安装使用； 4、尽量避免在震动的环境下使用，并注意低温下的防冻措施； 5、连接主管路时，注意止泻带缠绕不可超过接头牙端面，并注意清楚管路接头内的粉尘、铁屑等赃物； 6、安装时先将底座垫片压入底座，然后将底座与亚德客AIRTAC气控阀阀体用所配螺钉连接，暂时未用到的安装位置可压入底座垫片后用所附盲盖取下装入相应气控阀； 7、请注意防尘，拆下不用时应在进、出气口装防尘套。   型号 3A110-M5 3A120-M5 3A110-06 3A120-06 工作介质 空气 动作形式 外部先导式 接管口径
