MVSC系列电磁阀 先导式电磁阀 单双线圈 二位五通 三位五通 气控阀 电磁阀先导式电磁阀的工作原理： 电磁阀工作原理：其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。 当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭常位。 特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件 。提示： 1，如果电磁阀的出口压力大于进口压力，电磁阀将方向导通，此时应安装止回阀。 2，电磁阀去掉线圈，反向安装，可作止回阀使用。 3，如果介质有杂质，请安装过滤网或过滤阀：30-60目/in. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 MVSC220-4E1

4V系列电磁阀 二位五通 三位五通 内部先导式电磁阀 产品特性 1.先导方式：内部先导式； 2.滑柱式结构，鸣凤幸好，反应灵敏； 3.三位置电磁阀有三种中央功能可供选择； 4.双头二位置电磁阀具有记忆功能； 5.内孔采用特殊工艺加工，摩擦阻力小，气动气压低，使用寿命长； 6.无需加油润滑； 7.可与底座集成阀组，节省安装空间； 8.附设手动装置，鲤鱼安装调试； 9.有多重标准电压等级可供选用。   型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 4V110-06 PT1/8 12mm² -5~55℃ 0.56 3VA 五口二位 内部先导式 单线圈     0~9/kgf/c㎡   DC12V DC24V DC36V AC36V AC110V AC220V AC380V 4V210-08 PT1/4 16mm² -5~55℃ 0.78 3VA 4V3

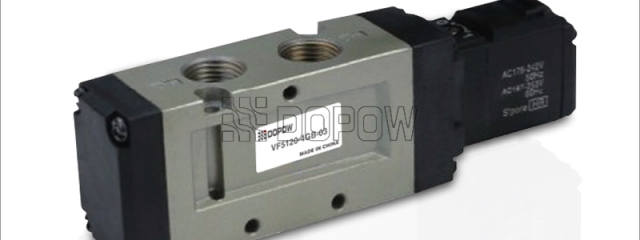

VF系列电磁阀VF5120气控阀二位五通电磁阀 三位五通 产品说明 ● VF系列电磁阀 低消耗功率,先导阀与主阀集中排气,产品体积小.流量大,外形美观,动作灵敏,可集成安装,而磨性好,使用寿命长. ● 使用维护须知 ⒈使用前注意检查元件是否损坏,然后安装使用. ⒉安装时,请注意气体流动方向及接管是否正确,电压是否符合要求. ⒊请注意防尘,建议气口安装消声器或消声节流阀. ⒋连接管路时,并注意消除管接头,管子内的金属颗粒,粉尘及油污等. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 VF3130-02 PT1/4 24mm² -5~55℃ 6.4 3VA 五口二位 单线圈 0~9/kgf/c㎡ DC12V DC24V DC36V AC36V AC110V AC220V AC380V VF5120-03 PT3/8 49mm² -5~55℃ 11 3VA VF3230-02 PT1/4 2

MVSC系列电磁阀 气动阀 气控阀 二位五通 三位五通 电磁阀工作原理：其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。 常位时，活动铁芯封住导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀便呈通路了。 当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力平衡后，阀又呈关闭常位。 特点： 流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件 。 提示： 1，如果电磁阀的出口压力大于进口压力，电磁阀将方向导通，此时应安装止回阀。 2，电磁阀去掉线圈，反向安装，可作止回阀使用。 3，如果介质有杂质，请安装过滤网或过滤阀：30-60目/in. 型号 螺纹尺寸 流量孔径 使用温度 CV值 线圈功率 线圈&位数 使用压力 电压 MVSC220-4E1 PT1/4 14mm² -5~55℃ 0.78

4H210-08 手柄阀 两位五通 推动阀 4H系列 气动开关   4H210-08 手柄阀 两位五通 推动阀 4H系列 气动开关 概述 1、手动阀门是管路流体输送系统中控制部件； 2、它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。 3、用于流体控制的阀门，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。 4、阀门可以在压力、温度或其它形式传感信号的作用下，按预定要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动， 从而改变其流道面积的大小以实现其控制功能。 安装与使用: 1、使用前注意检查组件在运输过程中是否损坏,然后安装使用; 2、安装时请注意气体流动方向(注意 “→”方向)及接管牙型是否正确。使用介质必须经过40um滤芯过滤。 3、请注意安装条件是否符合技术要求(如“工作压力”、“使用温度范围”

4R 4L 手动阀 5通 手推阀 4R210-08 手动转向阀   4R 4L 手动阀 5通 手推阀 4R210-08 手动转向阀 概述 1、手动阀门是管路流体输送系统中控制部件； 2、它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流卸压等功能。 3、用于流体控制的阀门，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。 4、阀门可以在压力、温度或其它形式传感信号的作用下，按预定要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动， 从而改变其流道面积的大小以实现其控制功能。 安装与使用: 1、使用前注意检查组件在运输过程中是否损坏,然后安装使用; 2、安装时请注意气体流动方向(注意 “→”方向)及接管牙型是否正确。使用介质必须经过40um滤芯过滤。 3、请注意安装条件是否符合技术要求(如“工作压力”、“使用温度范围”

4A200-08 二位五通 气控阀 4A200系列气动阀 气动元件 多浦电气气控阀的安装与使用 1、使用安装前注意检查组件在运输过程中是否损坏，然后安装使用； 2、安装时请注意气体流动方向（注意“→”方向）及接管牙型是否正确。使用介质必须经过40μm滤芯过滤。 3、请注意安装条件是否符合技术要求（如“工作压力”、“使用温度范围”等），然后安装使用； 4、尽量避免在震动的环境下使用，并注意低温下的防冻措施； 5、连接主管路时，注意止泻带缠绕不可超过接头牙端面，并注意清楚管路接头内的粉尘、铁屑等赃物； 6、安装时先将底座垫片压入底座，然后将底座与亚德客AIRTAC气控阀阀体用所配螺钉连接，暂时未用到的安装位置可压入底座垫片后用所附盲盖取下装入相应气控阀； 7、请注意防尘，拆下不用时应在进、出气口装防尘套。   型号 4A210-064A220-06 4A230C-064A230E-064A230P-06 4A210-084

4A110-08 电磁阀 气控阀 二位五通空气阀4A100系列气动阀 多浦电气气控阀的安装与使用 1、使用安装前注意检查组件在运输过程中是否损坏，然后安装使用； 2、安装时请注意气体流动方向（注意“→”方向）及接管牙型是否正确。使用介质必须经过40μm滤芯过滤。 3、请注意安装条件是否符合技术要求（如“工作压力”、“使用温度范围”等），然后安装使用； 4、尽量避免在震动的环境下使用，并注意低温下的防冻措施； 5、连接主管路时，注意止泻带缠绕不可超过接头牙端面，并注意清楚管路接头内的粉尘、铁屑等赃物； 6、安装时先将底座垫片压入底座，然后将底座与亚德客AIRTAC气控阀阀体用所配螺钉连接，暂时未用到的安装位置可压入底座垫片后用所附盲盖取下装入相应气控阀； 7、请注意防尘，拆下不用时应在进、出气口装防尘套。   型号 4A110-M54A120-M5 4A130C-M54A130E-M54A130P-M5 4A110-06

VF3000 VF5000 电磁阀 SMC型 二位五通 中封式电磁阀 产品特性: 电磁阀采用NASS和NISCON线圈，响应速度快，寿命长 ● 可适用于水、油、瓦斯、真空特殊环境 ● 各种型式手控阀/机械 ● VF系列电磁阀 低消耗功率,先导阀与主阀集中排气,产品体积小.流量大,外形美观,动作灵敏,可集成安装,而磨性好,使用寿命长. 安装与使用: 1.使用前注意检查元件是否损坏,然后安装使用. 2.安装时,请注意气体流动方向及接管是否正确,电压是否符合要求. 3.请注意防尘,建议气口安装消声器或消声节流阀. 4.连接管路时,并注意消除管接头,管子内的金属颗粒,粉尘及油污等.     工作介质 空气 使用压力范围 0.15~0.9Mpa 环境及流体温度  -10~50°C 润滑 不需要 手动操作 螺丝刀锁定型 安装姿势 自由 耐冲性/耐振性 300/50(m/s) 保护构造 防尘

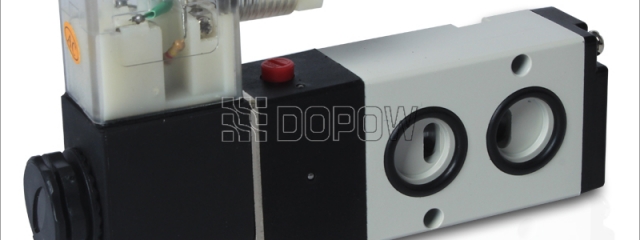

4M系列电磁阀 二位五通 板式电磁阀 4M110 4M210 4M310   产品简介： 多浦电气电磁阀是用来控制流体方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。 产品特性： 1、内部先导式结构； 2、滑柱式结构，密封性好，反应灵敏； 3、双头二位置电磁阀具有记忆功能； 4、内孔采用特殊工艺加工，磨擦阻力小，启动气压低，使用寿命长； 5、无需加油润滑； 6、侧板面式安装，可直接与执行元件连接使用； 7、附设
