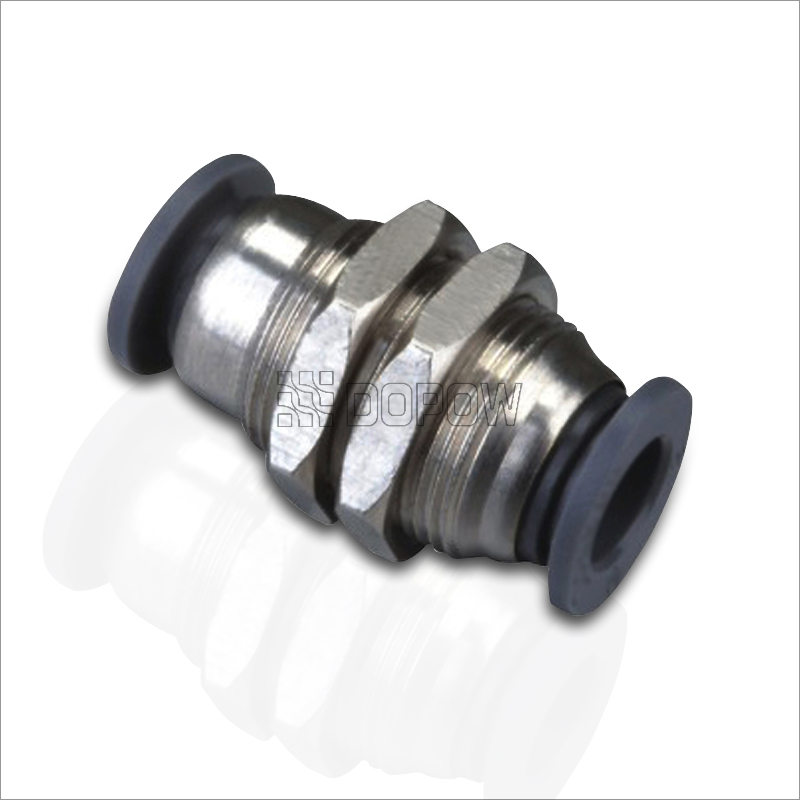

PM 系列 快插式接头 嵌入型气动装置 气动元件
1. 释放环采用椭圆形设计,拆卸更加省力方便.
2. 所有锥管螺纹预涂聚四氟乙烯防漏胶,密封性能好.
3. 快速安装，简单灵巧,节省空间，形式多样,满足任何气动布管需要.
压力范围: 0~1.0 MPa (0~150 PSI) 温度范围: 0~60ºC (32~
| 型号 | ФD | M | E | B | H | X | Y | C |
| PM4 | 4 | M12*1 | 9 | 32 | 14 | 11.6 | 10.1 | 15.5 |
| PM6 | 6 | M14*1 | 10 | 33 | 17 | 14 | 12.5 | 16 |
| PM8 | 8 | M16*1 | 10 | 34 | 19 | 16 | 14 | 17 |
| PM10 | 10 | M20*1 | 12 | 40 | 24 | 19 | 16.5 | 20 |
| PM12 | 12 | M22*1 | 13 | 42 | 27 | 21.5 | 18.5 | 21 |
| PM16 | 16 | M24*1 | 17 | 49 | 30 | 27 | 24 | 24 |
